引言

全液壓鑿巖臺車逐步加壓裝置是鑿巖臺車上對液壓鑿巖機的推進壓力和沖擊壓力進行無級調節的裝置，該裝置具有結構簡單、壓力設定方便、工作穩定可靠的特點。本文先對一種全液壓鑿巖臺車逐步加壓裝置的結構進行介紹，然后再對該逐步加壓裝置的壓力設定方法進行系統闡述。

１　全液壓鑿巖臺車逐步加壓裝置的結構

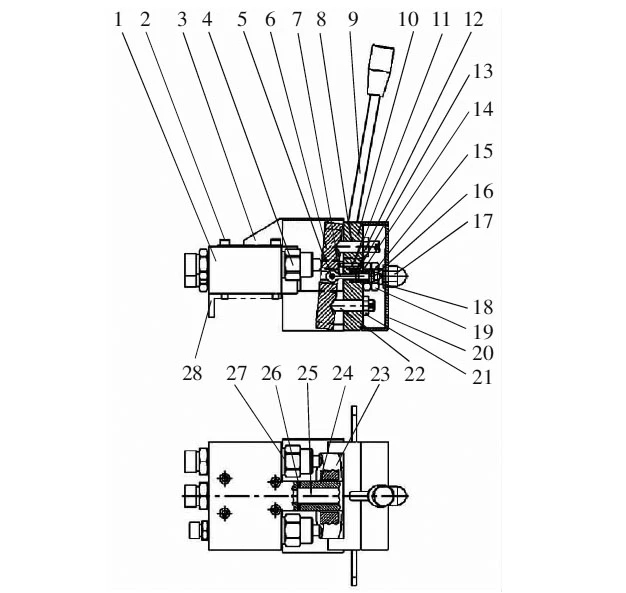

▲圖1 逐步加壓裝置結構示意圖

1.閥體 2.安裝螺釘 3.防護罩 4.溢流閥Ⅰ 5.銷軸 6.調節盤Ⅰ 7.拉桿 8.調節螺釘Ⅰ 9.操縱手柄 10.定位盤 11.定位銷 12.鎖緊螺母Ⅰ 13.滑動墊Ⅰ 14.彈簧 15.墊圈 16.防松螺母 17.保護螺母 18.擋圈 19.限位螺母 20.防護蓋 21.鎖緊螺母Ⅱ 22.調節螺釘Ⅱ 23.調節盤Ⅱ 24.隔套 25.固定軸 26.滑動墊Ⅱ 27.溢流閥Ⅱ 28.安裝架

溢流閥Ⅰ和溢流閥Ⅱ插裝在閥體上，閥體通過安裝螺釘安裝在安裝架上。安裝架固定在鑿巖臺車的操作臺上。溢流閥Ⅰ用來控制液壓鑿巖機推進（沖擊）壓力，溢流閥Ⅱ用來控制液壓鑿巖機沖擊（推進）壓力。

固定軸安裝在閥體上，隔套套在固定軸上，隔套與閥體之間安裝有滑動墊Ⅱ。定位盤穿過固定軸套在隔套外圓上，隔套和定位盤之間通過軸向定位銷連成一體，使隔套和定位盤同步繞固定軸轉動。限位螺母用來限制定位盤在固定軸上的軸向位移。在定位盤和限位螺母之間安裝有滑動墊Ⅱ。

定位盤上開有Ｕ形槽調節盤Ⅰ和調節盤Ⅱ，安裝在定位盤的Ｕ形槽內。在調節盤Ⅰ的中心開有槽孔，拉桿一端通過銷軸在槽孔中與調節盤Ⅰ鉸接，另一端穿過定位盤。彈簧穿在拉桿上，彈簧一端頂在定位盤上，另一端頂在墊圈上，防松螺母擰在拉桿上，軸向頂住墊圈壓縮彈簧拉緊拉桿。調節螺釘Ⅰ和調節螺釘Ⅱ安裝在定位盤上，分別位于調節盤Ⅰ的兩端。調整調節螺釘Ⅰ和調節螺釘Ⅱ的伸出量時可使調節盤Ⅰ繞銷軸轉動。鎖緊螺母Ⅰ和鎖緊螺母Ⅱ分別位于調節螺釘Ⅰ和調節螺釘Ⅱ上，用來鎖緊調節螺釘Ⅰ和調節螺釘Ⅱ。

調節盤Ⅱ的結構和調節盤Ⅰ的結構相同。

擋圈和保護螺母用來將防護蓋固定在固定軸上，防護罩和防護蓋用來保護逐步加壓裝置。操縱手柄安裝在定位盤上，推拉操縱手柄可使定位盤繞固定軸轉動。

２　全液壓鑿巖臺車逐步加壓裝置的壓力設定方法

圖１中溢流閥Ⅰ和溢流閥Ⅱ的壓力設定方式相同，均是通過壓縮溢流閥體頂部的柱塞來增加閥的設定壓力。

擰動拉桿上的防松螺母推動墊圈，使彈簧壓縮。彈簧頂在定位盤上，依靠彈簧的彈力使拉桿帶動調節盤Ⅰ始終壓在調節螺釘Ⅰ和調節螺釘Ⅱ上。設定溢流閥Ⅰ的最低壓力時，先回拉操縱手柄使定位盤轉動，調節盤Ⅰ隨定位盤轉動到溢流閥Ⅰ的最低壓力設定位置，此時松開鎖緊螺母Ⅰ、擰動調節螺釘Ⅰ、將溢流閥Ⅰ設定到需要的最低壓力值，然后定住調節螺釘Ⅰ、擰動鎖緊螺母Ⅰ、鎖緊調節螺釘Ⅰ，溢流閥Ⅰ的最低壓力值設定完畢。

設定溢流閥Ⅰ的最高壓力時，推動操縱手柄使定位盤轉動，調節盤Ⅰ隨定位盤轉動到溢流閥Ⅰ的最高壓力設定位置，此時松開鎖緊螺母Ⅱ、擰動調節螺釘Ⅱ、將溢流閥Ⅰ設定到需要的最高壓力值，然后定住調節螺釘Ⅱ、擰動鎖緊螺母Ⅱ、鎖緊調節螺釘Ⅱ，溢流閥Ⅰ的最高壓力值設定完畢。

溢流閥Ⅱ的最低壓力和最高壓力值設定是通過調整調節盤Ⅱ來設定的，調節盤Ⅱ的調整方法和調節盤Ⅰ的相同。按照溢流閥Ⅰ的最低壓力和最高壓力設定方法設定溢流閥Ⅱ的最低壓力和最高壓力。

設定完溢流閥Ⅰ和溢流閥Ⅱ的壓力調節范圍后，控制操縱手柄就可以按照需要的壓力匹配對液壓鑿巖機的推進和沖擊工作壓力進行無級調節。

３　結語

通過對一種全液壓鑿巖臺車逐步加壓裝置的結構介紹和壓力設定方法的闡述可以看出，該裝置結構簡單、壓力設定方便、工作穩定可靠。安裝有該種逐步加壓裝置的液壓鑿巖臺車可以快速、準確地按照需要的壓力匹配設定液壓鑿巖機工作的推進和沖擊工作壓力，并在設定范圍內進行無級調壓，使液壓鑿巖機發揮出最佳的鑿巖效率。
